IMLIGHT PWD 4-5 - блок распределения питания, 4 направления 3р63А, 1 направление 10А, 2 ввода

Блок распределения питания PWD 4-5, в дальнейшем блок, предназначен для распределения питающего напряжения между потребителями в осветительных системах, системах озвучивания помещений при использовании последних на театральных и концертных площадках, в домах культуры, дискотеках, ресторанах и т.п.

• Внутри блока осуществляется коммутация входного 3-фазного сетевого напряжения с двух входов на 5 независимых выходов. Выход OUT1 – однофазный, две розетки типа SCHUKO, защищен автоматическим выключателем на ток 1п10А.
• Выходы OUT2 и OUT3 подключены к входу MAINSINPUT 1. Каждый выход защищен от перегрузки и короткого замыкания 3-фазным автоматическим выключателем на ток 3п63А.
• Выходы OUT4 и OUT5 подключены к входу MAINSINPUT 2. Каждый выход защищен от перегрузки и короткого замыкания 3-фазным автоматическим выключателем на ток 3п63А.

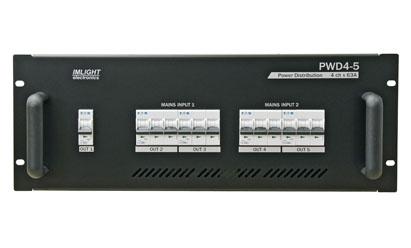

• Все автоматические выключатели расположены на передней панели блока.
• На задней панели находятся – 5 клемм для подключения напряжения питающей сети по входу MAINS INPUT 1, 5 клемм для подключения напряжения питающей сети по входу MAINS INPUT 2,  20 клемм – выходы OUT2-OUT5, 2 розетки SCHUKO – выход OUT1.
• Клеммы СЕРОГО цвета используются для подключения фазных проводов L1, L2, L3, клеммы СИНЕГО цвета для подключения проводов нейтрали NE, клеммы ЖЕЛТО-ЗЕЛЕНОГО цвета для подключения проводов заземления PE.
• Максимальное сечение проводов для входных клемм – 35 кв.мм, максимальное сечение  проводов для выходных клемм - 16 кв.мм.
• Корпус блока выполнен в конструктиве 19" высотой 4U из стали толщиной 1,5 мм со съемной передней панелью и верхней крышкой. Корпус окрашен порошковой краской.
