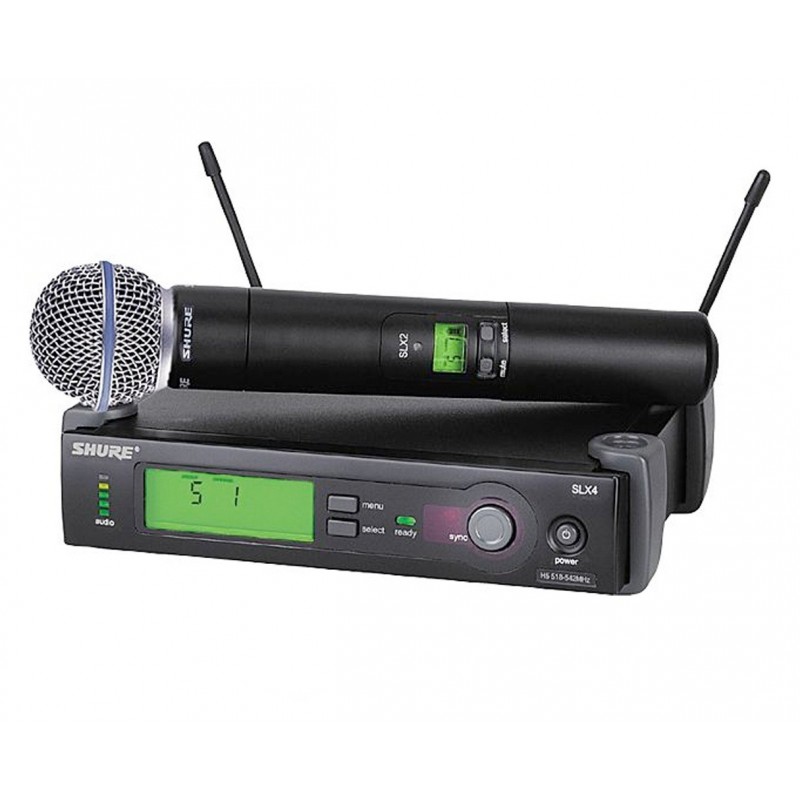

Shure SLX24E/B58 P4 702-726 MHz - профессиональная радиосистема

726 MHz - профессиональная радиосистема с ручным передатчиком BETA58

Описание:

SLX4 Diversity Приемник

 Приемник SLX4 включает в себя стойку оборудования и съемными антеннами. Он готов к немедленной установке прямо из box.Model SLX4L с логическим выходом для использования с программным обеспечением эхоподавления и удаленного мониторинга заряда батареи. Передатчики Logic с поддержкой включают MX690 и MX890.

• Автоматический выбор частоты
• Установка автоматического передатчика
• Съемные 1/4 волновые антенны
• Микропроцессорная разнообразие
• Многофункциональный, жидкокристаллический дисплей с подсветкой
• Прочный металлический корпус
• дизайн 1/2 стойки

Беспроводной приемник SLX4 обеспечивает беспрецедентную простоту с функциями , в том числе автоматической частотной выбор и настройка автоматического передатчика. С помощью входящего в комплект аппаратных стоек и съемными антеннами, он готов к немедленной установке прямо из коробки. Другие функции включают в себя ЖК - экран с подсветкой , который обеспечивает группы, канала и антенны информацию. Если проходит звуковой метр пять сегментов позволяет отслеживать входящий звуковой сигнал от передатчика.

SLX4 приемник используется как часть беспроводной серии SLX, которая включает в себя различные портативные, гарнитуры и нагрудные микрофонных варианты.

Бета 58A с Ручной передатчик SLX2

Betas58A с передатчиком SLX2 показывает Beta 58A Суперкардиоида динамический микрофон головку , которая обеспечивает превосходное качество звука и специально для свинца и бэк - вокала. Она также обеспечивает максимальную изоляцию от других на сцене звуков.

 SLX2 беспроводной ручной передатчик включает в себя приуроченная жидкокристаллический дисплей с подсветкой дисплея, частоты и мощности локаут и функциональность "Mute".

Этот передатчик требует, чтобы приемник SLX4 для завершения системы.

Все конструкции беспроводной передатчик Shure позволяют сменных микрофонных головок.

• Установка автоматического передатчика
• Жидкокристаллический дисплей с подсветкой с функцией тайм-аута
• Частота и сила блокировки
• 3-сегментный индикатор уровня заряда аккумулятора топлива
• 2 батарейки типа АА (в комплекте) обеспечивают 8 часов непрерывной работы

технические характеристики системы

• Совместимые системы в частотном диапазоне (до): 12
• Возможность выбора частоты: 960
• Авто Функции настройки: Сканирование / синхронизация
• Аудиоотпечатка Компандирование: Да
• Входящие в комплект антенны: Removeable 1/4-волна
• Параметры антенны: Да
• Приемник Сеть Способность: Нет
• Управление ПК: Нет
• Rack Оборудование: В комплекте
• Корпус: Дополнительно система Case (WA610)
• Передатчик Дисплей: Жидкокристаллический дисплей с подсветкой + Многоцветный светодиодный
• Приемник Дисплей: LCD + светодиоды
• Батарея, Endurance: 2AA,> 8 ч
• Окружающая среда: Установка и универсал

Дополнительные технические характеристики

Габаритные размеры

42 мм В х 197 мм Ш х 134 мм D (1,65 х 7,76 х 5,28 в.)

вес

816 г (1 фунт 13 унций.)

Корпус

Оцинкованная сталь

Уровень выходного аудиосигнала (см. +/- 38 кГц отклонение с тоном 1 кГц)

разъем XLR (в 600 Ω нагрузки): -13 дБВ

1/4 дюйма разъем (в 3000 Ом нагрузки): -2 дБв

Выходной импеданс

Разъем XLR: 200 Ω

1/4 дюйма разъем: 1 кОм

выход XLR

сопротивление сбалансирован

Контакт 1: заземление

Вывод 2: (+)

Вывод 3: (-)

чувствительность

-105 ДБм для 12 дБ SINAD, типичное

изображение Отторжение

> 70 дБ, типичное

Требования к питанию

12-18 В постоянного тока при 150 мА, подается от внешнего источника питания

Диапазон рабочих в типичных условиях

100m (300 футов).

Примечание: Реальный диапазон зависит от поглощения радиочастотного сигнала, отражения и интерференции

Аудио Диапазон воспроизводимых частот (+/- 2 дБ)

Минимум: 45 Гц

Максимум: 15 кГц

Примечание: В целом система частота зависит от элемента микрофона.

Коэффициент нелинейных искажений (см. +/- 38 кГц отклонение, тон 1 кГц)

0,5%, типичный

 Динамический диапазон

> 100 дБ A-взвешенный

Диапазон рабочих температур

-18 ° C (0 ° F) до + 50 ° C (+ 122 ° F)

Примечание: характеристики батареи могут ограничивать этот диапазон

Полярность аудиосигнала передатчика

Положительное давление на мембрану микрофона (или положительное напряжение применяется

до кончика WA302 штекером) создает положительное напряжение на контакте 2 (с

уважение к контакту 3 низкого импеданса выхода) и кончик высокой

полное сопротивление 1/4-дюймовый выход.

Логические соединения (только SLX4L)

Вывод 1: Логический выход, передатчик Mute Status. Mute = низкий (0 В). Раковины до 100 мА.

Абсолютный максимум -0,7 до 5.5V DC
Pin 2: Логика заземления
Pin 3: дискретный выход, состояние батареи. Хорошо = низкий (0 В). Раковины до 100 мА.

Абсолютный максимум -0,7 до 5.5V DC
